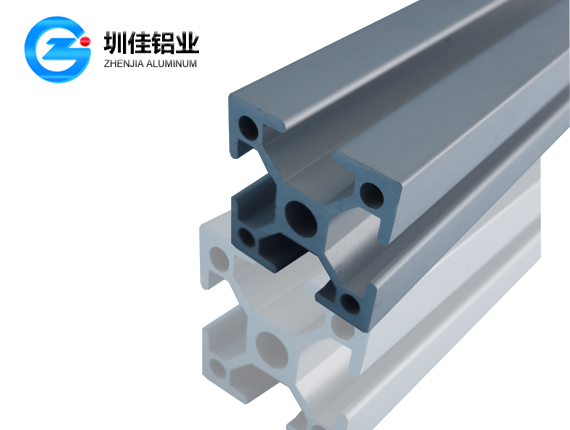

工業鋁型材在自動化設備、非標框架、潔淨係統等工程應用中廣泛使用。為提高工程設計效率，部分廠家提供配套三維結構圖紙，支持主流CAD與三維建模軟件調用。常見圖紙格式包括DWG、STEP、IGS、3D PDF等，適配SolidWorks、AutoCAD、Pro/E、UG等工程平台。圖紙通常包含型材截麵圖、結構參數、公差標注、槽位寬度、安裝孔距、配件接口等信息，用於建模、模擬裝配、幹涉校驗、裝配導向等用途。
型材截麵圖紙不僅適用於設備框架建模，還可用於裝配方案驗證、力學仿真、受力測試前期設計。不同係列的鋁型材在結構、負載方向、連接方式、標準配件匹配等方麵存在差異。標準型材如30、40、50係列T型槽結構圖紙中，通常標明槽寬、導軌位、輔助定位槽、邊緣封口設計等結構要素，便於客戶在設計階段快速選型。
工程人員可依據圖紙完成與線性模組、傳感器支架、電纜通道等零部件的快速匹配。部分廠家配套結構圖庫，涵蓋標準型材、角件、螺母、連接板等數百種結構件圖形。圖紙庫可在線下載、定期更新，也可按需發送至客戶郵箱。高精度項目還可提供3D點雲圖支持，用於空間誤差校正。
使用圖紙建模可有效提升項目標準化程度。通過圖紙建立虛擬裝配體，項目團隊可提前進行裝配可行性校驗、幹涉檢查、載荷模擬、加工工藝驗證等。節省試錯成本，提升設計效率與裝配可靠性。部分廠商可根據客戶需求生成帶孔位標記、輔助定位結構的細化圖紙，用於CNC加工路徑編製、設備選型規劃等下遊工作。
三維圖紙使用過程中需關注版本兼容性。為保證圖紙數據完整性，建議優先使用官方原始文件。部分型號圖紙體積較大，建議在具備獨立顯卡的工程工作站上運行。圖紙數據具有保密屬性，獲取方式一般需提供企業信息與用途說明，避免泄露或誤用。
